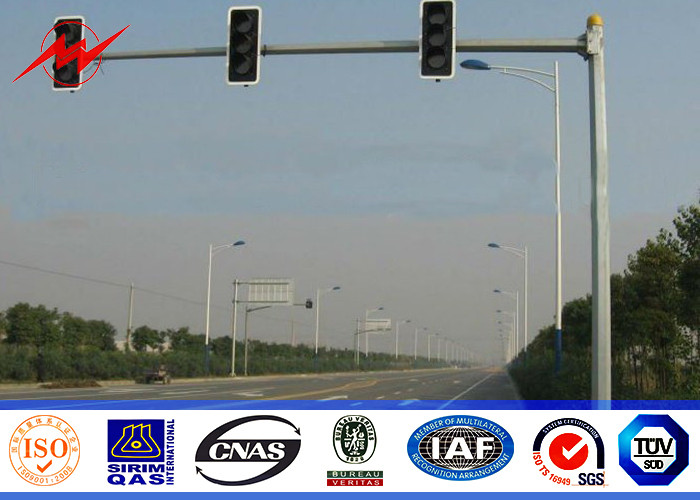

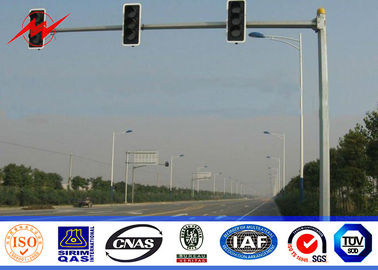

la altura de 3M galvanizó el semáforo del material Q235 poste con el soporte doble de 1500m m para el semáforo de la autopista
Detalles rápidos para el semáforo poste
|
Opción
|
Altura de 3M hasta los 45m
El reborde montó o plantó el tipo
Longitud variable del brazo a partir del 0.125m hasta los 3.0m con el tipo simple o doble del brazo
Tamaño variable de la espita a partir 35m m hasta 60m m.
|
|
Proceso de producción
|
→ de la prueba de la materia prima que corta el →Dimension (longitudinal) de doblez del →Welidng del → para verificar el →Deburr→Galvanization o la capa de perforación de soldadura del polvo, →Thread→Packages de pintura del →Calibration del →Hole del →Flange del →Recalibration
|
Descripción de dibujo
MATERIAL
El material fabricaba los componentes del polo estará del acuerdo de estándares internacionales y según las especificaciones de proyecto.
El material principal es Q235, Q345, Gr65 o como se especifica en la especificación del cliente.
ACABAMIENTO
El eje, el embase, el soporte del brazo y otros accesorios son inmersión caliente galvanizada según EN 1461 de las BS y sus revisiones recientes, el grueso de capa medio mínimo están según EN 1461 de las BS, o según los requisitos de cliente, pero no más que 70 micrones de medio.
No se hace ninguna soldadura, corte o perforación después de galvanizar.
Los pernos de ancla incluyendo nueces y lavadoras son inmersión negra o caliente áspera galvanizada según ASTM A 123 según el requisito modificado para requisitos particulares.
FORMA
1. Altura: El alumbrado público postes de alturas a partir del 4m hasta los 20m que cubren casi todos los requisitos al aire libre del alumbrado público, se hace generalmente fuera de los ejes de acero afilados con forma octagonal o cónica, con dimensiones cumpliendo con el análisis estructural del diseño, los requisitos de los estándares internacionales, y según requisitos de cliente.
2. Secciones de poste: Solamente los polos con alturas hasta 12 metros se hacen a partir de un segmento del eje. Hacen postes los hasta 20m en altura a partir de dos segmentos con la longitud mínima de la coincidencia de 1,5 veces el diámetro de la parte inferior del segmento superior.
3. Ejes: Los ejes se hacen de la hoja de acero doblada a la forma requerida y soldada con autógena longitudinalmente por la máquina de la soldadura al arco automática.
4. Embase: El embase es cuadrado en forma con los agujeros ranurados convenientes para los pernos de ancla. El embase es soldado con autógena a la parte inferior del eje por la soldadura de prendedero doble, según estándares internacionales.
5. Soportes: Los soportes para llevar las colocaciones ligeras están en la forma y las dimensiones que cumplen con los requisitos de cliente y las especificaciones de las colocaciones ligeras. El top del eje se equipa de las nueces soldadas con autógena al eje como se muestra en nuestros dibujos.
6. Perno de ancla: Los pernos de ancla para fijar el embase a la fundación concreta se suministran las nueces y las lavadoras requeridas según el análisis estructural.
7: Puerta de servicio: El tamaño y la ubicación de la abertura de la puerta está según los requisitos de cliente y su conformación con las dimensiones del recorte. La abertura de la puerta se refuerza para mantener fuerza del eje.
8. Lámpara: La luz del LED es disponible o especificada en el requisito de cliente.

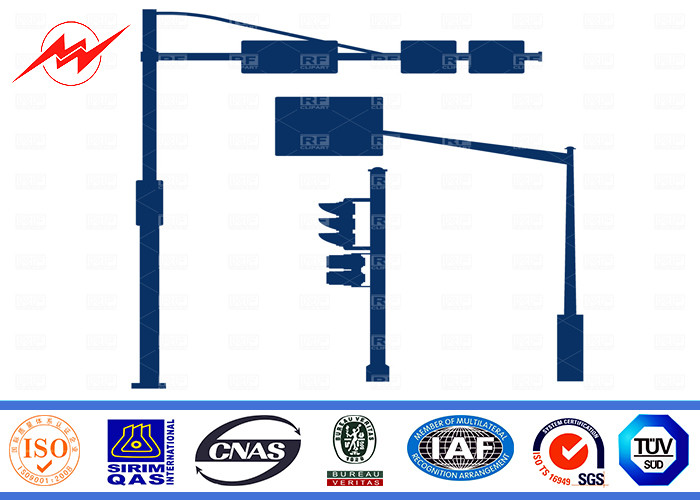

Diseño del semáforo poste

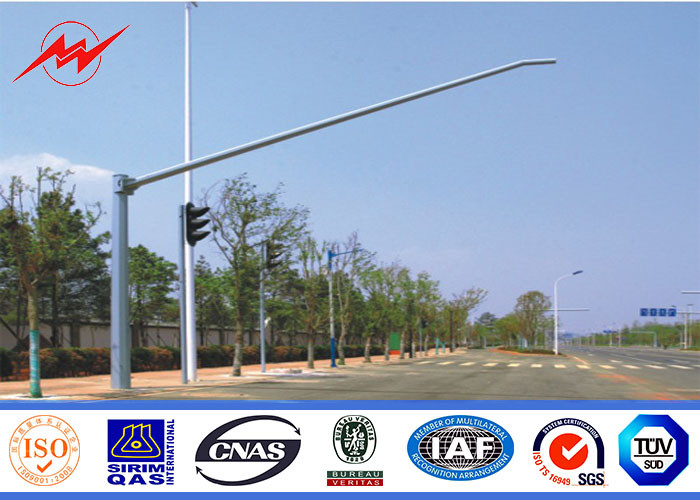

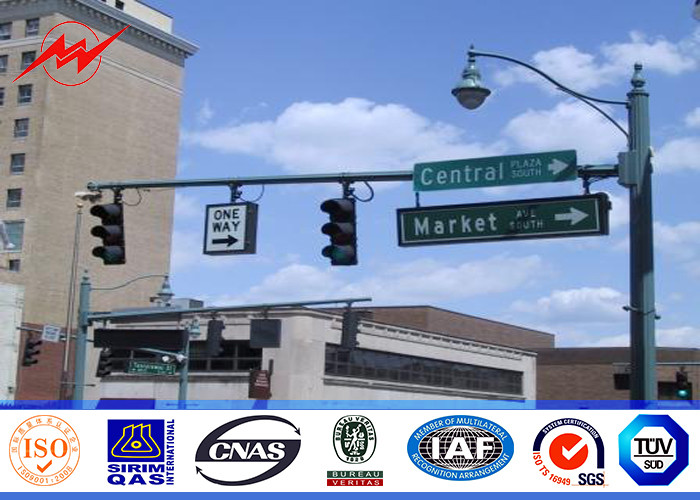

Más imágenes:
Compañía:
La vía láctea de Jiangsu se especializa en el ofrecimiento de una amplia gama de postes octagonales que se utiliza en polos de luz de calle. Estos polos se fabrican usando la materia prima del alto grado como Q235 de acero y la última tecnología según las normas de calidad internacionales. Por otra parte, éstos están disponibles en opciones modificadas para requisitos particulares adaptarse a los requisitos variados de los clientes.
