Datos del producto:
Pago y Envío Términos:
|
| Nombre del producto: | Poder poste de acero galvanizado | Forma: | Poligonal o cónico |
|---|---|---|---|
| Material: | Gr50 Gr65 | Longitud por de la sección: | A 14 metros que forman una vez |
| tiempo de vida: | 50 años | Estándar de soldadura: | AWS (sociedad americana) de la soldadura D 1,1 |
| Alta luz: | polo ligero galvanizado,polos de poder de acero |
||

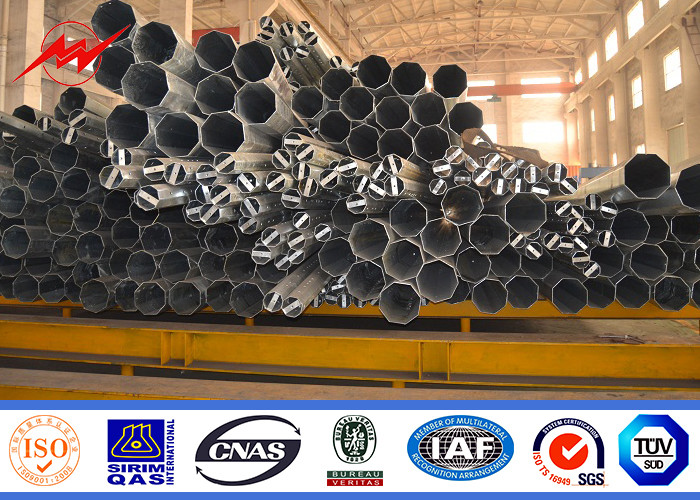

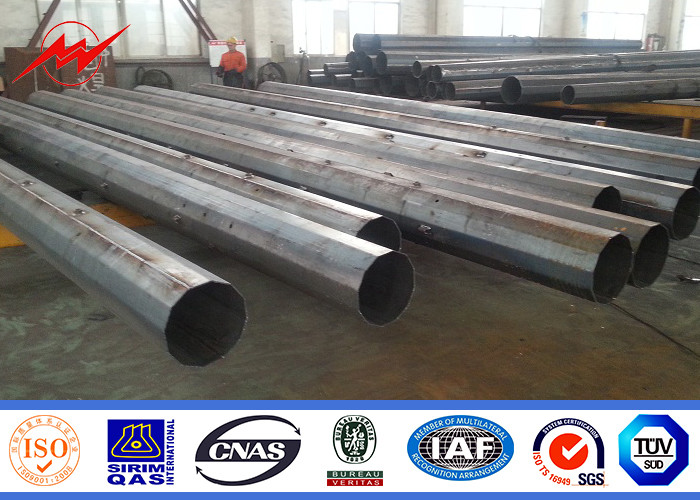

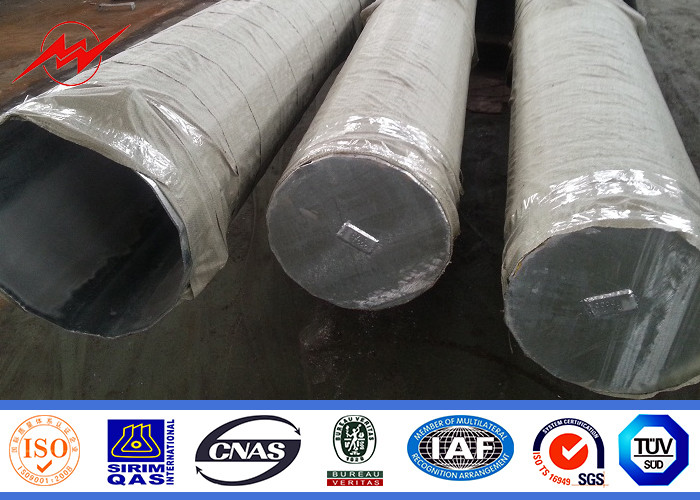

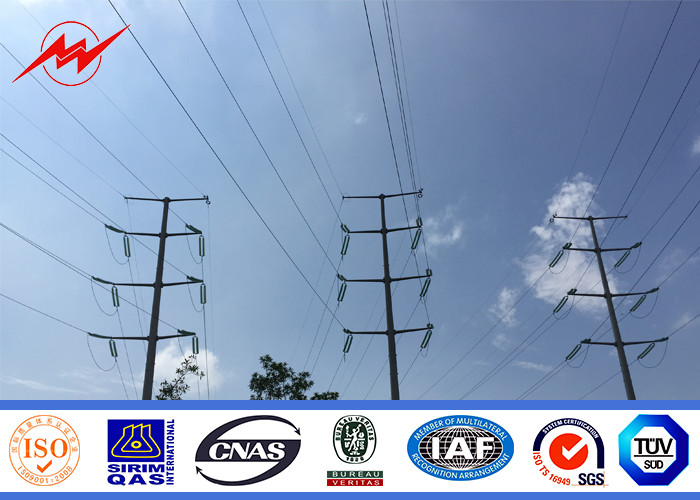

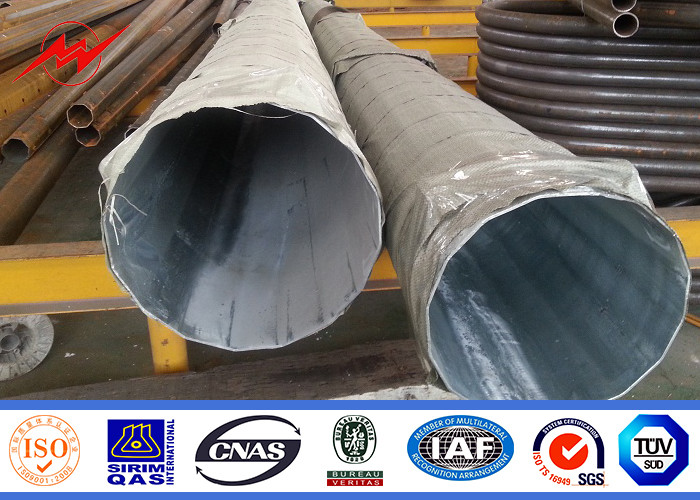

Polo de poder filipino del acero eléctrico de 69KV los 45FT-70FT con betún
Acero
El material está de acuerdo con EN 10025 del N-F
Estándar y estándar del EN 10149 del N-F, tiene la propiedad siguiente.
- Producción Strength=355N/mm2
- La dureza sigue siendo lo mismo bajo 20 grados debajo de cero.
- La galvanización está de acuerdo con NFA35503 la clase estándar 1.
| China GB | América ASTM ASME | Japón JIS | Europen EN |
Gemany Estruendo |
Inglaterra BS |
Internacional ISO |
| 16Mn 14MnNd Q345 (A.B.C.D.E) |
A572MGr.50 A633MGr.C A633MGr.D |
SM490A SM490B SM490C |
S355JR S355JOS 355J2G3 S355J2G 4S355K2 G3 S355K2G 4S355N S355NL |
St52-3 | 50A 50B 50C 50D 50DD |
E355DD E355E Fe510B Fe510D |
| WH60/Q460 (C.D.E) |
A572MGr.65 | SM570 | S460N S460NL |
StE460 | 55C 55E |
E460C E460D |
| Q235 (A.B.C.D) Q275 20 25 30 35 40 45 50 55 50Mn |
A283MGr.C A283MGr.D 1020 1025 1030 1035 1040 1045 1050 1055 1053 |
SS400 SM400 (UN B) SS490 S20CS22C S25C S28C S30C S33C S35C S38C S40C S43C S45C S48C S50C S53C S55C S58C SWRH52B |
S235JR S235JO S235J2G 3 1C22 1C25 1C30 1C35 1C40 1C45 1C50 1C55 2C50 |
St37-2 St37-3 1C22 1C25 1C30 1C35 1C40 1C45 1C50 1C55 2C50 |
40A 40B 40C 40D 1C22 1C25 1C30 1C35 1C40 1C45 1C50 1C55 2C50 |
Fe360 (A.B.C.D) Fe430A C25E4 C30E4 C35E4 C40E4 C45E4 C50E4 C55E4 SL, SM |
Especificaciones:
|
Tipos Longitud |
los 45ft | los 50ft | los 55ft | los 60ft | los 65ft | los 70ft |
| el 13.75m | el 15.25m | el 16.80m | el 18.30m | el 19.85m | los 21.35m | |
| B (0°-2°) | ||||||
| Diámetro superior (milímetro) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diámetro del extremo (milímetro) | 345 | 370 | 395 | 415 | 435 | 455 |
| Grueso (milímetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| E (2°-15°) | ||||||
| Diámetro superior (milímetro) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diámetro del extremo (milímetro) | 545 | 585 | 625 | 660 | 700 | 740 |
| Grueso (milímetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| C (15°-30°) | ||||||
| Diámetro superior (milímetro) | 250 | 250 | 250 | 250 | 250 | 250 |
| Diámetro del extremo (milímetro) | 600 | 645 | 690 | 730 | 770 | 805 |
| Grueso (milímetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| D (30°-90°) | ||||||
| Diámetro superior (milímetro) | 300 | 300 | 300 | 300 | 300 | 300 |
| Diámetro del extremo (milímetro) | 680 | 730 | 725 | 765 | 755 | 790 |
| Grueso (milímetro) | 6 | 6 | 7 | 7 | 8 | 8 |
| HS (0°-2°) | ||||||
| Diámetro superior (milímetro) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diámetro del extremo (milímetro) | 340 | 360 | 385 | 400 | 420 | 440 |
| Grueso (milímetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| HT (2°-15°) | ||||||
| Diámetro superior (milímetro) | 200 | 200 | 200 | 200 | 200 | 200 |
| Diámetro del extremo (milímetro) | 485 | 520 | 550 | 580 | 615 | 645 |
| Grueso (milímetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3T (15°-30°) | ||||||
| Diámetro superior (milímetro) | 250 | 250 | 250 | 250 | 250 | 250 |
| Diámetro del extremo (milímetro) | 520 | 540 | 565 | 595 | 615 | 640 |
| Grueso (milímetro) | 6 | 6 | 6 | 6 | 6 | 6 |
| 3D (30°-90°) | ||||||
| Diámetro superior (milímetro) | 300 | 300 | 300 | 300 | 300 | 300 |
| Diámetro del extremo (milímetro) | 585 | 620 | 650 | 680 | 715 | 765 |
| Grueso (milímetro) | 6 | 6 | 6 | 6 | 6 | 6 |
Proceso de producción
El →Dimension (longitudinal) →Welding →bending del corte del → de la prueba de la materia prima verifica que →sample de la perforación del →Hole de la soldadura del →Flange monta la galvanización superficial del clean→ del → o que pulveriza la capa, →Packages del →Recalibration de la pintura
Tolerancia de la fabricación
- Longitud componente: - 25m m a 75m m
- Rectitud: los 2mm/m
- Torcer grado: 1°per 3 metros de longitud
- Ovalización: El máximo es el 3%
- El diámetro medio: +/--0,5%
- Longitud del resbalón: +/-150mm
La información a la investigación o a la compra
- Altura y fuerza de acero del polo
- Tipo y longitud cruzados, la posición del brazo a instalar en el polo de acero
- El método para fijar el brazo cruzado (perno del uso para conectar o para utilizar uno o dos plantillas para soldar con autógena en el polo de acero para instalar el brazo cruzado)
- Factor de seguridad del polo de acero
- Velocidad del viento
- Tipo de peldaño que sube
- Puerto de destino
- Otro.
Control de calidad
Seguimos estrictamente el estándar de ISO9001-2008. La calidad está en el primer lugar en cada etapa de la producción para asegurar la conformidad del producto a la especificación/a los estándares. Las inspecciones cuidadosas son realizadas por los ingenieros altamente entrenados de la inspección durante cada procedimiento de la etapa de la materia prima al producto final y a la entrega.
