Datos del producto:
Pago y Envío Términos:
|
| Código de producto: | Glanvanized Electric Power poste | Uso: | línea de transmisión 132kv |
|---|---|---|---|
| Altura: | los 27M a los 45M | tensión: | 10kv a 400kv |
| Función del producto: | Soporte de acero de los cables de la línea eléctrica | Apariencia: | Tubular, triangular, angular, enrejado |
| Estándar de soldadura: | AWS D 1,1 | Estándar de la galvanización: | ASTM A 123 |
| Resaltar: | polos de poder del metal,polos de la compañia de electricidad |
||

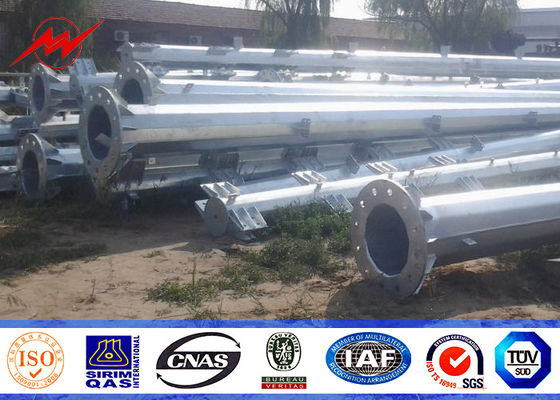

Inmersión caliente Galvanzied Electric Power poste para la línea de transmisión 132KV
Ofreciendo una forma aerodinámica, estética, esta estructura es menos masiva que otras torres, permitiendo que mezcle fácilmente en el ambiente. Por este motivo, se está utilizando cada vez más en centros urbanos. Midiendo entre 27 y 45 metros en altura, es conveniente para los voltajes que se extienden a partir del 110 a 315 kilovoltios.
Notas generales:
Dibujos del fabricante disponibles para todos los polos
Postes pueden ser modificados a cualquier configuración
Brazos de la transmisión y de la distribución disponibles para cualquier requisitos
Los polos de sobra adicionales están en curso de catalogación y adición a esta lista
Llámenos para vender sus polos de acero de sobra.
Los 30 polos eliptical adicionales con el eje grueso platean disponible para las áreas apretadas, especialmente detrás de las aceras.
Hoja de datos técnica (F=10KN)
| Dimensión | 10m | el 11m | el 11.8m | el 13m | el 14m | el 16m | el 18m |
| DI (milímetros) | 210 | 200 | 210 | 210 | 210 | 210 | 210 |
| D2 (milímetros) | 455 | 465 | 490 | 530 | 550 | 585 | 620 |
| T (milímetros) | 3,5 | 3,75 | 3,75 | 3,75 | 3,75 | 4 | 4 |
| h (m) | 1,6 | 1,8 | 1,9 | 2,1 | 2,3 | 2,6 | 3 |
Accesorio estándar
- Placa superior
- Embase
- Tira inferior
- Agujero estándar
- Peldaño que sube
- Perno de ancla
- Protección del betún
- Marca pintada
- Escalera desprendible
Tipos disponibles de la fundación
Embedment directo
Perno de ancla/embase
Compuerta flotante de acero vibratoria
Finales disponibles
Galvanizado por ASTM A123
Pintura sobre galvanizado, pintura sobre el acero negro
Capa del polvo
Características estándar de la en-tierra y del embase montados
En-Tierra montada:
eje del polo 12-sided
Casquillo superior soldado con autógena
Agujeros de montaje (a su especificación si procede)
Placa de identificación de matrícula
Punto 250m m de la tierra M12 sobre la línea de tierra nominal
M24 nuez 250m m sobre la línea de tierra nominal (ayudar a la elevación)
Protección contra la corrosión adicional de la en-tierra 200m m antedichos hasta 400m m debajo de la línea de tierra nominal
correas del Anti-fregadero
Final galvanizado de la inmersión caliente
Embase montado:
eje del polo 12-sided (40kN a 80kN)
eje del polo 16-sided (100kN y 120kN)
Casquillo superior soldado con autógena
Agujeros de montaje (a su especificación si procede)
Placa de identificación de matrícula
Punto 250m m de la tierra M12 sobre la base del polo
Dos escudetes de elevación en el embase
Pernos de ancla, plantillas, nueces y lavadoras
Final galvanizado de la inmersión caliente

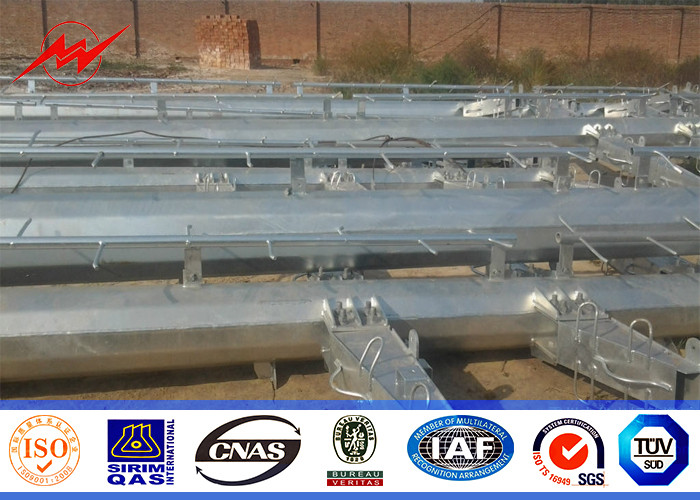

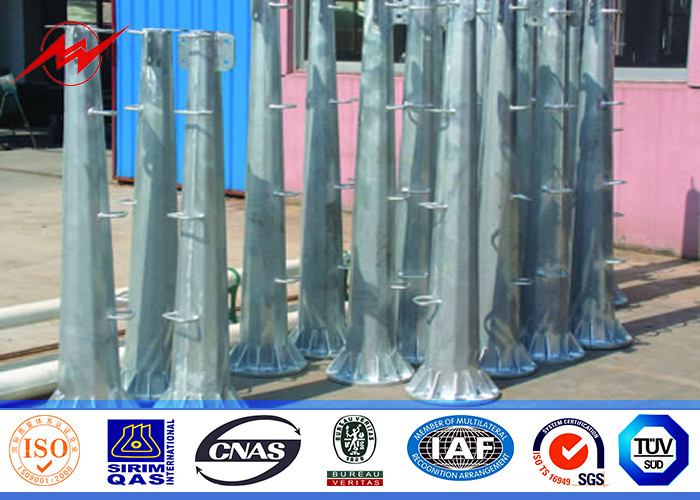

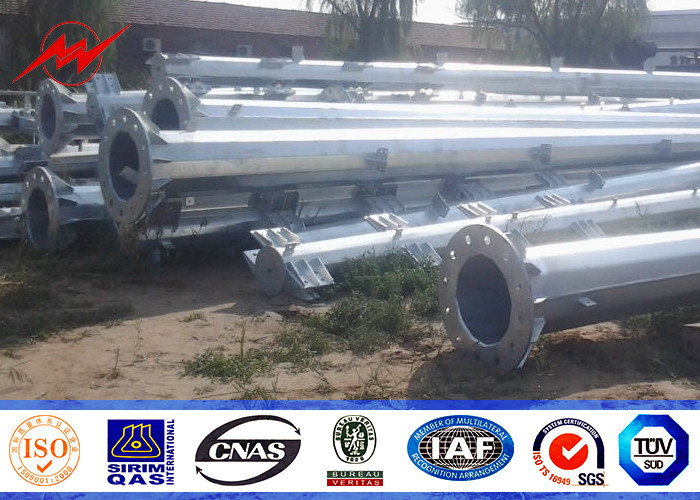

Galería del producto
La información a la investigación o a la compra
- Altura y fuerza de acero del polo
- Tipo y longitud cruzados, la posición del brazo a instalar en el polo de acero
- El método para fijar el brazo cruzado (perno del uso para conectar o para utilizar uno o dos plantillas para soldar con autógena en el polo de acero para instalar el brazo cruzado)
- Factor de seguridad del polo de acero
- Velocidad del viento
- Tipo de peldaño que sube
- Puerto de destino
- Otro.
Diseño

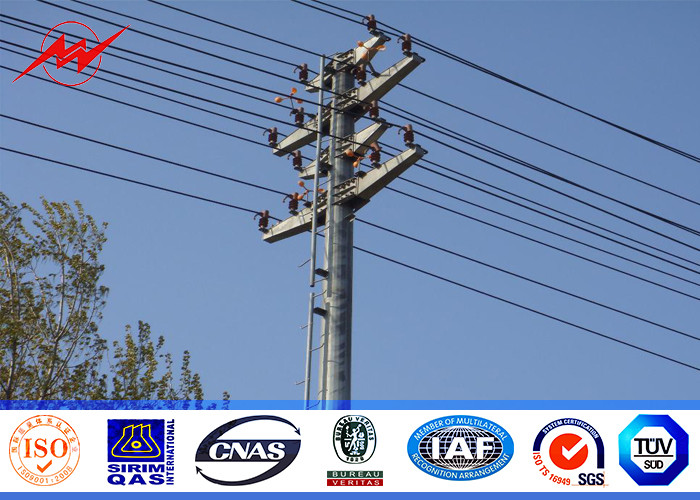

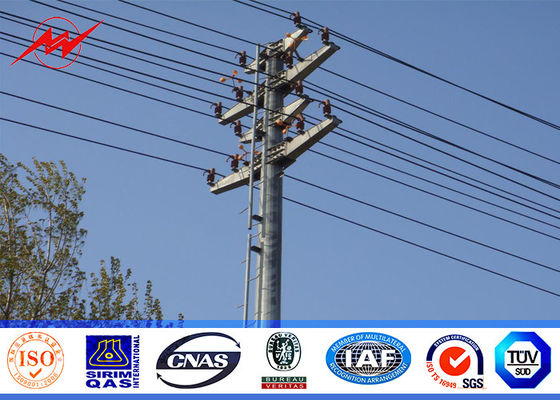

Uso
Introducción de la compañía:
La vía láctea postes de acero de Jiangsu que estableció 1991 está situada en Wuxi, al este de China, cerca de una del puerto marítimo más grande de China, Shangai, puerto.
Nuestra compañía tiene 24 años de experiencia en producir los polos de acero incluyendo el polo de poder de la transmisión, polo ligero de calle, alto polo del palo y así sucesivamente.
Exportamos a los países de ultramar desde 1991 y nuestros productos se han entregado a más de 70 países y áreas, incluyendo América, Australia, Rusia, Alemania, palmo, Filipinas, Malasia, África y así sucesivamente.
