220 kilovoltios cónicos los 20M dodecagonales 12 KN poste para uso general de acero con el brazo cruzado
polo de poder de acero
,línea de transmisión polos
220KV los 20M dodecagonales 12KN Electric Power de acero postes con el brazo cruzado
Especificación:
|
Altura |
A partir 9 metros a 100 metros |
|
Traje para |
Transmisión y distribución de Electric Power |
|
Forma |
Poligonal o cónico |
|
Material |
Normalmente Q345B/A572, ² del ≥ 345 N/mm de la fuerza de producción mínima Q235B/A36, ² del ≥ 235 N/mm de la fuerza de producción mínima Así como bobina laminada en caliente de ASTM A572 GR65, GR50, SS400 |
|
Capacidad de poder |
10kV a 220kV |
|
Tolerancia de la dimensión |
Según el requisito del cliente. |
|
Tratamiento superficial |
Inmersión caliente galvanizada después de ASTM A 123, o cualquier otro estándar por el cliente requerido. |
|
Junta de postes |
Junta del resbalón, ensanchada conectado |
|
Estándar |
9001:2008 del ISO |
|
Longitud por de la sección |
A 14 metros que forman una vez |
|
Estándar de soldadura |
AWS (sociedad americana) de la soldadura D 1,1 |
|
Grueso |
1 milímetro hasta 36m m |
|
Proceso de producción |
El →Welding →bending del corte del → de la prueba de la materia prima (longitudinal) el →Dimension verifica que →sample de la perforación del →Hole de la soldadura del →Flange monte galvanización superficial del clean→ del → o capa del polvo, pintura →Packages del →Recalibration |
|
Paquetes |
El embalar con el papel plástico o según la petición del cliente. |
Descripition del material:
El material está de acuerdo con EN 10025 del N-F
Estándar y estándar del EN 10149 del N-F, tiene la propiedad siguiente.
- Producción Strength=355N/mm2
- La dureza sigue siendo lo mismo bajo 20 grados debajo de cero.
- La galvanización está de acuerdo con NFA35503 la clase estándar 1.
Normalmente Q345B/A572, ² del ≥ 345 N/mm de la fuerza de producción mínima
Q235B/A36, ² del ≥ 235 N/mm de la fuerza de producción mínima
Así como bobina laminada en caliente de ASTM A572 GR65, GR50, SS400
Soldadura:
Soldadura avanzada del sumergir-arco y equipo de soldadura del CNC. Tiene última prueba del defecto, interno y la soldadura doble externa hace la soldadura hermosa en forma. Confirma con el estándar internacional de la soldadura de CWB y de AWS D 1,1
Galvanización
Estándar: NFA91121
Grueso medio de la galvanización: No menos los que 86μm.
Tolerancia de la fabricación
- Longitud componente: - 25m m a 75m m
- Rectitud: los 2mm/m
- Torcer grado: 1°per 3 metros de longitud
- Ovalización: El máximo es el 3%
- El diámetro medio: +/--0,5%
- Longitud del resbalón: +/-150mm
Instalación
- Quite todo el equipo en el polo durante la asamblea.
- Circunde una honda alrededor del eje del epole del th de cada sección.
- Fije la honda en la sección superior a un bloque de polea.
- La honda en la sección inferior se fija y se fija firmemente en el centro de gravedad.
- Haga que la vertical de acero del polo cerca aprieta la honda de la sección superior.
- Fije el polo de acero.
- Quite la honda.

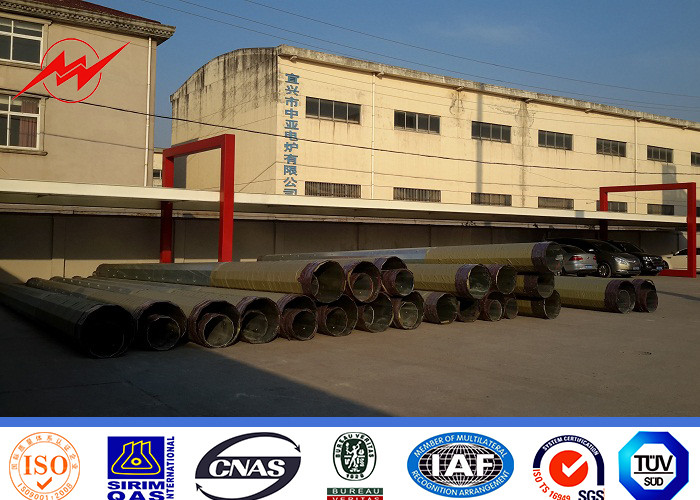

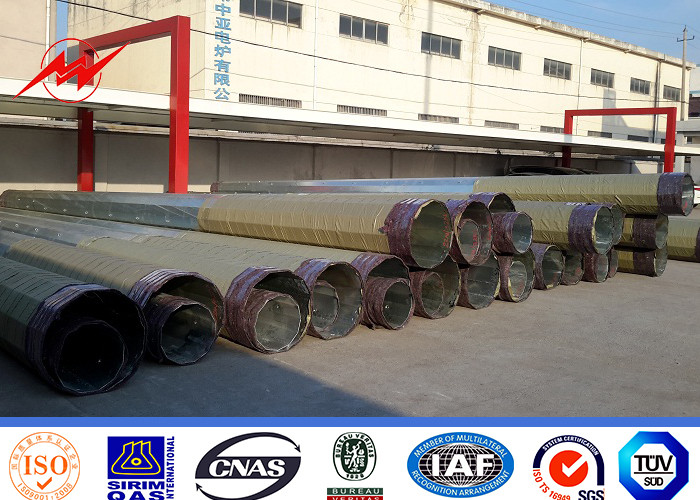

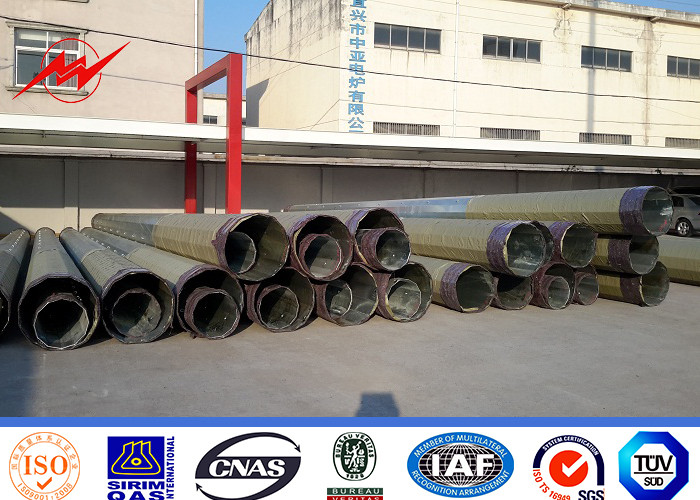

Más imágenes:
