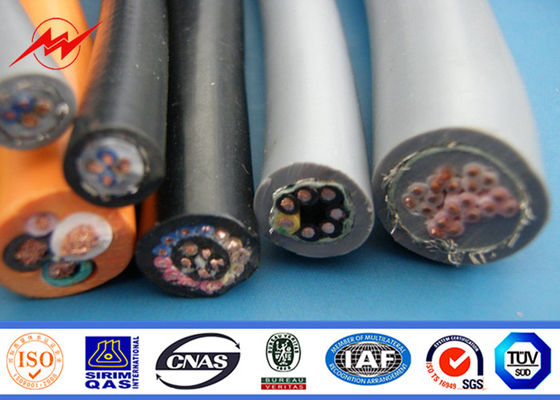

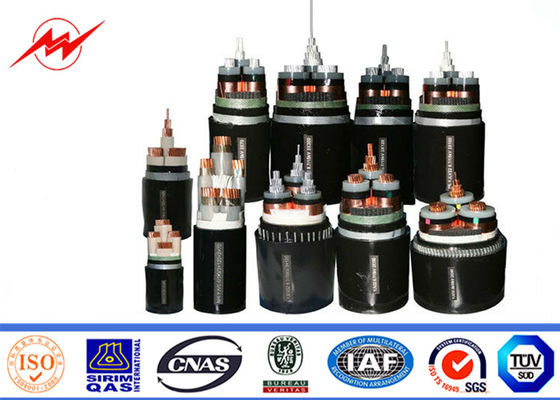

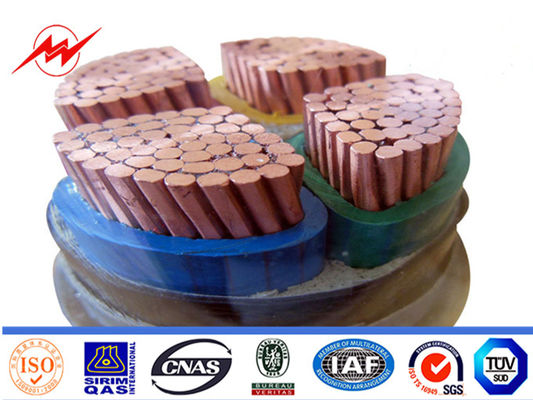

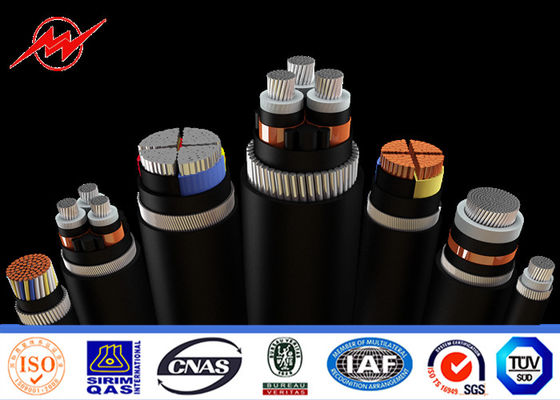

Voltges multi acorazados del cable de tensión de los corazones del alambre de acero hasta 35kv
Especificaciones:
|
envoltura:
|
PVC/XLPE
|
|
Envoltura externa:
|
PVC o PE
|
|
Conductor
|
99,5% Aleación pura del cobre sin oxígeno o de aluminio
|
|
Voltaje:
|
0.6/1.2kv, 10/22/35kv,
|
|
No de corazones:
|
1, 2, 3, 4, 5, 3+1, 4+1, 3+2
|
|
Sección del conductor (² del milímetro):
|
1.5~630 mm2
|
|
Uso:
|
El cable de tensión acorazado del PVC se adapta para poner dentro, en foso del cable, en los estantes de cable y en tubos. Presiones externas y tensiones del oso incapaz.
|
| Nombre modelo común: |
VV base de cobre/de aluminio, PVC aislado, cable de transmisión forrado PVC
Base del cobre de VLY/de aluminio, PVC aislado, cable de transmisión forrado PE
YJL XLPE aislado, cable de transmisión forrado PVC/PE
Cable aislado y forrado del PVC de KVV (XLPE) de control
Cable aéreo aislado PVC del cobre de JKV/de aluminio de la base
YJHLV XLPE aislado, alambre de acero fino acorazado, PVC/PE forró el cable
|
|
GRUESO del AISLAMIENTO (milímetro):
|
1.0-10
|
|
Color:
|
NEGRO
|
|
El embalar:
|
100 metros por el rollo o 500 metros por el rollo o según el requisito
|
|
Plazo de expedición:
|
10-20 días
|
|
Condiciones de pago:
|
L/C, D/A, D/P, T/T, Western Union
|
Indruction del detalle
El material de aislamiento de este cable es el polietileno reticulado, que tiene una resistencia al calor que valora hasta 90℃. Así este producto es excelente para los usos que requieren resistencia térmica intensiva. Se categoriza como ignífugo, a prueba de calor, o respetuoso del medio ambiente dependiendo de sus características.
Durante el último 15-20 años la demanda para el cable aislado polietileno reticulado se ha ampliado rápidamente y este tipo de cable se ha convertido en el tipo principal para los cables de transmisión.
El cable de BAO WO se ha convertido activamente y las técnicas de fabricación recientes aplicadas para el cable aislado XLPE, y se ha enganchado a un esfuerzo constante para obtener una calidad más estable, y produce los cables de XLPE para voltajes más altos, excediendo 220kV.
Los productos en este catálogo se basan en la especificación de GB/T 12706-2008 o del IEC 60502-2004.
Ejemplos de la marca:
Ejemplo 1: el tipo acorazado aislado y forrado 3+1 del PVC del Cobre-corazón de la acero-cinta, sección principal de la base es 50mm2 y el de la base neutral es 25mm2, tal cable de transmisión se puede representar cerca: VV22 3X50+1X25
Ejemplo 2: El voltaje clasificado es PVC ignífugo del cobre-corazón 0.6/1kV (135°C) aislado y forrado, el alambre de acero acorazado, 4+1 del pequeño-indicador mecanografía, sección principal de la base es 70mm2 y el de la base neutral es 35mm2, tal cable de transmisión se puede representar cerca: BW135-VV 0.6/1kV 4 X 70+1x35
Ejemplo 3: El voltaje clasificado es 0.6/1kV, PVC ignífugo del cobre-corazón (105°C) aislado y forrado, cinta de acero acorazada, 3+2 mecanografíe, sección principal de la base es 185mm2 y el de la base neutral es 95mm2, tal cable de transmisión se puede representar cerca: BW105 - VV22 0.6/1kV 3 x 185+2 x 95
Condiciones de trabajo
Para el tipo general, no sobre 70°C como el máximo
Para el material ignífugo 105°C, no sobre 105°C como el máximo
Para el material ignífugo 135°C, no sobre 135°C como el máximo
1. La temperatura ambiente más baja: - 40°C para la colocación fija, - 20°C para la colocación no-fija
2. Voltaje clasificado U0/U: 0.6/1kV, 3.6/6kV
3. Radio de Min.bending: no menos que 10 veces del diámetro externo del cable si sin la armadura, y no menos que 15 veces del cable que el diámetro externo proporcionó el cable son acorazadas.
4. Condición del cortocircuito: La temperatura máxima del conductor de cable no excederá la condición del cortocircuito 175°Cunder (la época más larga de 5 segundos)
